Резюме

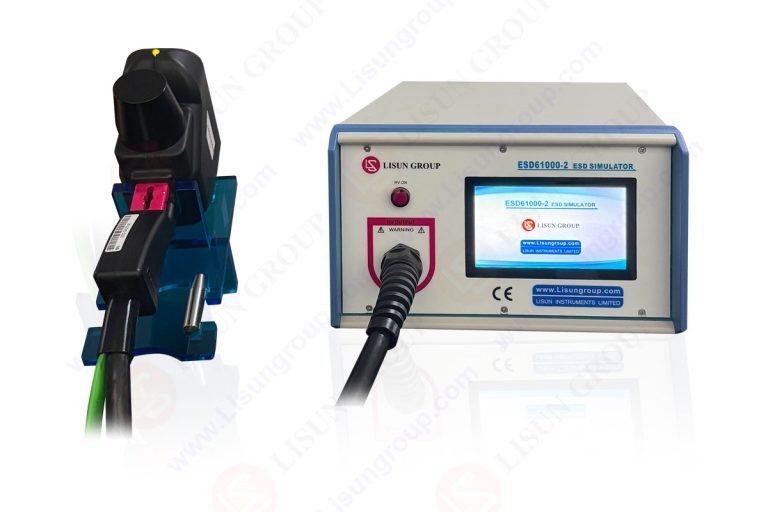

Рисунок: Тестирование на электростатический разряд

Введение

В процессе производства, эксплуатации и транспортировки электротехнического и электронного оборудования электростатический разряд, вызванный статическим электричеством человеческого тела, статическим электричеством от трения и другими факторами, легко генерирует мгновенные высоковольтные импульсы, которые создают помехи или даже повреждают основные компоненты, такие как схемы, микросхемы и интерфейсы оборудования, что приводит к нарушению его работы, потере данных или необратимым сбоям. Особенно высока чувствительность к электростатическим помехам у оборудования в бытовой электронике, автомобильной электронике, промышленном управлении и других областях, и устойчивость к электростатическому разряду стала одним из основных показателей электромагнитной совместимости продукции.

Для оценки работоспособности электрического и электронного оборудования в условиях электростатических помех необходимы профессиональные приборы, имитирующие различные уровни импульсов электростатического разряда и проводящие стандартизированные испытания на помехоустойчивость. Прибор ESD Gun Test — это высокоточный прибор, специально разработанный для таких испытаний. Его основная функция заключается в точном воспроизведении форм сигналов и уровней напряжения электростатического разряда в соответствии с международными и национальными стандартами, обеспечивая контролируемые и воспроизводимые условия испытаний для проверки стабильности работы оборудования. LISUN ESD61000-2 Тестовый пистолет для проверки устойчивости к электростатическому разряду (ESD Gun Test) разработан для обеспечения соответствия требованиям стандартов, таких как IEC/EN 61000-4-2. Он не только отвечает строгим требованиям стандартов, таких как IEC/EN 61000-4-2, но и обладает техническими преимуществами, такими как широкий диапазон напряжений, многорежимное тестирование и высокоточная калибровка, что делает его важным инструментом для проверки устойчивости к электростатическому разряду в бытовой электронике, автомобильной электронике, промышленных приборах и других областях.

Принципы тестирования и соответствие требованиям отрасли требованиям к тестированию с помощью электростатического разрядника.

Основной принцип работы теста ESD Gun заключается в генерации электростатических зарядов заданного напряжения с помощью высоковольтной цепи, которые затем разряжаются на тестируемое оборудование (EUT) посредством контактного или воздушного разряда через разрядные электроды, имитируя процесс электростатического воздействия в реальных условиях. При этом точный контроль формы разряда, времени нарастания тока, интервала разряда и других параметров обеспечивает соответствие теста требованиям стандарта и позволяет проводить научную оценку помехоустойчивости оборудования.

2.1 Основной принцип испытания на устойчивость к электростатическому разряду

Испытания на устойчивость к электростатическому разряду в основном делятся на два режима: контактный разряд и разряд в воздухе. Первый применяется к доступным для металла частям оборудования, при этом статическое электричество выделяется через заостренный электрод, непосредственно контактирующий с измеряемой точкой, имитируя электростатический разряд, вызванный прикосновением человека к металлическим компонентам. Второй применяется к изолирующим поверхностям оборудования, при этом через круглый электрод на определенном расстоянии генерируется пробивной разряд в воздухе, имитируя электростатический разряд при приближении тела человека к изолирующим частям.

Благодаря встроенным RC-модулям, высоковольтным генераторам и схемам управления формой сигнала, устройство для тестирования электростатического разряда (ESD Gun Test) может точно генерировать формы разрядных сигналов в соответствии со стандартами IEC/EN 61000-4-2, при этом время нарастания разрядного тока контролируется в пределах 0.7–1 нс, что обеспечивает соответствие импульсным характеристикам реального электростатического разряда. Во время теста генератор может имитировать электростатические помехи различной степени интенсивности путем регулировки выходного напряжения, полярности разряда, времени и интервалов разряда, от базового уровня 2 кВ до наивысшего уровня 4 (15 кВ), полностью охватывая требования сценариев применения различного оборудования. Уровень помехоустойчивости определяется путем наблюдения за рабочим состоянием тестируемого оборудования при различных уровнях электростатического разряда.

2.2 Требования к испытаниям электростатического разрядника в различных отраслях промышленности

Для электротехнического и электронного оборудования в различных отраслях промышленности предъявляются разные требования к испытаниям на устойчивость к электростатическому разряду (ESD) в зависимости от сценариев применения. Испытания с помощью электростатического пистолета (ESD Gun Test) должны обладать многорежимными, широкодиапазонными и высокосовместимыми характеристиками, чтобы соответствовать потребностям различных отраслей. Для таких изделий, как мобильные телефоны и планшеты в сфере бытовой электроники, требуются испытания на контактный и воздушный разряд на корпусах, кнопках, интерфейсах зарядки и других деталях, что требует от генератора точной регулировки низкого напряжения и функций высокочастотного разряда. Для автомобильных электронных компонентов, таких как бортовые контроллеры и датчики, помимо соответствия общим стандартам, должны также соблюдаться специальные требования ISO 10605, требующие от генератора совместимости со специальными аксессуарами, такими как пластины для электростатической связи. Для инверторов, приборов и другого оборудования в области промышленного управления требуется стабильная работа при максимальном уровне электростатического разряда 15 кВ, что требует от генератора высокого выходного напряжения и точного управления формой сигнала.

LISUN ESD61000-2 Тестирование электростатического разряда с помощью пистолета позволяет охватывать диапазон выходного напряжения от 0.1 до 20 кВ, а его усовершенствованная версия... ESD61000-2A Может достигать 30 кВ, что значительно превышает стандартное требование в 15 кВ для разряда в воздухе 4-го уровня. Поддерживает два режима разряда (контактный и воздушный) и три полярности напряжения (положительная, отрицательная, чередование положительного и отрицательного), что позволяет соответствовать требованиям к испытаниям на устойчивость к электростатическому разряду в бытовой электронике, автомобильной электронике, промышленном управлении и других отраслях, предоставляя индивидуальные решения для тестирования различных типов оборудования.

Основные технические характеристики LISUN ESD61000-2 Тест электростатического разрядного пистолета

LISUN ESD61000-2 В основе конструкции ESD Gun Test лежат принципы высокой точности, высокой совместимости и удобства использования, что обеспечивает значительные преимущества в технических параметрах, конфигурации оборудования и функциях тестирования. Сравнение его основных технических параметров с моделями той же серии полностью отражает характеристики оборудования, обеспечивая надежную техническую поддержку для испытаний на устойчивость к электростатическому разряду, как показано в таблице ниже:

3.1 Высокоточное управление выходным напряжением и формой сигнала в широком диапазоне.

ESD61000-2 Тестовый пистолет для измерения электростатического разряда (ESD Gun Test) имеет диапазон выходного напряжения 0.1–20 кВ с точностью ±5%, что позволяет точно регулировать уровень ESD от низкого до высокого для соответствия требованиям испытаний различной степени тяжести. Время нарастания разрядного тока составляет 0.6–1 нс, что полностью соответствует стандарту IEC/EN 61000-4-2 для форм разрядных сигналов, обеспечивая высокую степень соответствия моделируемых импульсов ESD реальным условиям.

Кроме того, оборудование оснащено сменным RC-модулем 330 Ом/150 пФ, что позволяет выбирать соответствующие параметры RC в соответствии с различными стандартами испытаний и типами тестируемого оборудования, что дополнительно повышает точность и совместимость испытаний. Данные калибровки CNAS, предоставленные сторонней организацией, показывают, что при положительном и отрицательном выходном напряжении 2–8 кВ первый пиковый ток, токи через 30 и 60 нс остаются стабильными, а время нарастания находится в диапазоне 0.89–0.97 нс. Последовательность и надежность данных калибровки обеспечивают надежную гарантию точных результатов испытаний.

3.2 Проектирование многорежимного и многофункционального тестирования

Для адаптации к различным типам тестов на устойчивость к электростатическому разряду, LISUN ESD61000-2 Программа ESD Gun Test обладает широким спектром функций и режимов запуска, поддерживая одиночное тестирование, тестирование по количеству разрядов, непрерывный разряд 20 импульсов в секунду, автоматическое тестирование на уровне IEC, режим программирования и пользовательский режим, что позволяет удовлетворить различные требования к тестированию, такие как ручное тестирование в одной точке, автоматическое пакетное тестирование и тестирование на стандартном уровне.

Режимы запуска оборудования разделены на ручной и автоматический. Ручной запуск подходит для одноточечных испытаний с точным позиционированием измеряемых точек, в то время как автоматический запуск позволяет проводить многоточечные испытания с высокочастотным непрерывным разрядом. Количество разрядов можно установить от 1 до 9999 раз, а интервал разряда варьируется от 0.05 с до 99.99 с, что позволяет гибко настраивать параметры в соответствии со стандартными требованиями и потребностями испытаний. Кроме того, оборудование оснащено ЖК-дисплеем с поддержкой переключения между китайским и английским языками интерфейса, что обеспечивает простой и интуитивно понятный интерфейс управления, значительно упрощая работу тестировщиков и повышая эффективность испытаний.

3.3 Высокая совместимость при стандартной адаптации и расширении возможностей использования дополнительных устройств

ESD61000-2 Тестирование электростатического разряда (ESD Gun Test) полностью соответствует стандарту GB/T 17626.2 (IEC/EN 61000-4-2). Модели 2A и 2C той же серии также совместимы со стандартом GB/T 19951 (ISO 10605) для автомобильной электроники. Результаты испытаний могут служить важным доказательством для получения сертификатов CCC, CE, FCC и других национальных и международных сертификатов, предоставляя стандартизированные данные испытаний для выхода на мировой рынок.

Для дальнейшего повышения профессионализма и добросовестности тестирования оборудование может быть оснащено различными специальными вспомогательными принадлежностями. LISUNИспытательный стенд ESD-DESK разработан в соответствии со стандартами и включает в себя эталонные металлические заземляющие пластины, горизонтальные/вертикальные соединительные пластины и другие компоненты для обеспечения стандартизированной среды тестирования; комплект калибровки электростатического разрядника ESD-CALA позволяет точно откалибровать генератор для обеспечения долговременной точности тестирования; соединительная пластина поля ESD-FCP специально разработана для тестирования автомобильной электроники, имитируя помехи от электростатического поля для удовлетворения особых требований к тестированию автомобильного электронного оборудования. Широкий спектр принадлежностей делает этот стенд для тестирования электростатического разрядника комплексным решением для проверки устойчивости к электростатическому разряду, адаптирующимся к различным сценариям и потребностям тестирования в разных отраслях промышленности.

Применение теста на электростатический разряд (ESD-пистолет) в тестировании электротехнического и электронного оборудования.

Этот профессиональный прибор для тестирования устойчивости к электростатическому разряду (ESD) LISUN ESD61000-2 Тестирование электростатическим разрядом (ESD Gun Test) является не только важным инструментом для контроля качества продукции и сертификации соответствия, но и играет ключевую роль в оптимизации НИОКР и контроле качества производства электротехнического и электронного оборудования, обеспечивая техническую поддержку управления устойчивостью к электростатическому разряду на протяжении всего жизненного цикла продукта и способствуя общему повышению качества продукции в отрасли.

4.1 Оптимизация конструкции с учетом помехоустойчивости на этапе НИОКР продукта

На этапе исследований и разработок электротехнического и электронного оборудования тест с помощью электростатического разрядника позволяет проводить многократные испытания на устойчивость к электростатическому разряду прототипов изделий. Имитируя электростатический разряд различных уровней и компонентов, можно быстро выявлять дефекты в схемотехнике, экранировании, методах заземления и других аспектах. Например, в исследованиях и разработках мобильных телефонов с помощью этого оборудования можно проводить испытания на контактный разряд 6 кВ и разряд в воздухе 8 кВ на зарядных интерфейсах, наушниках, камерах и других компонентах. При возникновении таких проблем, как мерцание экрана или прерывание связи, можно принять целенаправленные меры защиты, такие как добавление TVS-диодов и усиление экранирования сигнальных линий, чтобы улучшить устойчивость изделий к электростатическому разряду на начальном этапе.

4.2 Проверка партий продукции на этапе контроля качества производства

На этапе крупномасштабного производства тестирование с помощью электростатического разряда (ESD-пушки) позволяет проводить выборочный контроль партий и заводскую инспекцию продукции. Путем случайного отбора образцов для стандартных испытаний на электростатическую защиту можно своевременно выявлять несоответствие характеристик требованиям безопасности из-за различий в партиях компонентов и колебаний производственного процесса, предотвращая попадание некачественной продукции на рынок. Для продукции с высокими требованиями к безопасности, такой как автомобильная электроника и системы промышленного управления, тестирование на электростатическую защиту может использоваться в качестве обязательного элемента заводской инспекции. Испытание на высоковольтный разряд в воздухе (15 кВ) обеспечивает стабильную работу продукции в суровых условиях и повышает надежность качества.

4.3 Стандартизированная основа тестирования на этапе сертификации соответствия

В разных странах мира разработаны строгие стандарты защиты от электростатического разряда (ESD) для электрического и электронного оборудования. Продукция должна пройти соответствующие испытания для получения разрешения на выход на рынок. В качестве общего международного стандарта для испытаний на устойчивость к ESD, IEC/EN 61000-4-2 делит уровни испытаний на 4 уровня, причем самый высокий уровень 4 требует контактного разряда 8 кВ и разряда в воздухе 15 кВ. Большинство промышленного оборудования и бытовой электроники должны соответствовать уровню 3 или выше.

LISUN ESD61000-2 Тестирование электростатического разряда (ESD Gun Test) позволяет точно имитировать электростатические импульсы всех уровней, при этом тестовые данные соответствуют стандартным требованиям, обладают повторяемостью и сопоставимостью, что позволяет напрямую использовать их в качестве подтверждения качества продукции при подаче заявок на сертификацию в стране и за рубежом. Одновременно с этим, калибровочные данные оборудования сертифицированы независимой организацией CNAS, что гарантирует достоверность и универсальность результатов испытаний, помогает предприятиям сократить циклы сертификации, снизить затраты на сертификацию и обеспечивает техническую поддержку для выхода продукции на мировой рынок.

Заключение

В качестве основного инструмента для оценки устойчивости электрического и электронного оборудования к электростатическому разряду, Тест электростатического разрядного пистолета Это важный инструмент для проверки электромагнитной совместимости продукции. Точное выходное напряжение, управление формой сигнала и конструкция режима напрямую определяют научность и надежность результатов испытаний. LISUN ESD61000-2 Устройство ESD Gun Test специально разработано для проверки устойчивости электрического и электронного оборудования к электростатическому разряду. Благодаря широкому диапазону высокоточного выходного напряжения 0.1–20 кВ, стандартной форме разряда 0.6–1 нс и многорежимной многофункциональной работе, оно точно воспроизводит импульсы электростатического разряда и обеспечивает стандартизированные условия тестирования для проверки устойчивости оборудования к разрядам.

Оборудование не только полностью соответствует стандарту GB/T 17626.2 (IEC/EN 61000-4-2), но и может адаптироваться к особым требованиям тестирования в автомобильной электронике и других отраслях промышленности за счет расширения функционала. Оно играет важную роль в оптимизации НИОКР, контроле качества продукции и сертификации соответствия, эффективно решая задачи оценки характеристик различных изделий в условиях электростатических помех и обеспечивая техническую поддержку для повышения качества продукции в потребительской электронике, автомобильной электронике, промышленном управлении и других областях.

С развитием 5G, Интернета вещей, искусственного интеллекта и других технологий интеграция и интеллектуальность электротехнического и электронного оборудования продолжают совершенствоваться, а основные компоненты, такие как микросхемы и датчики, становятся все более чувствительными к электростатическим помехам. Требования к точности, эффективности и интеллектуальности тестирования на устойчивость к электростатическому разряду будут постоянно расти. В будущем тестирование с помощью электростатического пистолета будет развиваться в направлении интеллектуального управления, многоканального синхронного тестирования и анализа больших данных. Внедрение алгоритмов искусственного интеллекта позволит реализовать полностью автоматическое управление процессами тестирования и интеллектуальный анализ тестовых данных. В сочетании с технологией больших данных это позволит предоставлять точные рекомендации по оптимизации устойчивости продукции к электростатическому разряду. В то же время оборудование будет расширять диапазон напряжений и типов сигналов, чтобы адаптироваться к потребностям тестирования более нового оборудования, такого как оборудование миллиметрового диапазона и оборудование квантовой связи, предоставляя более комплексное и профессиональное решение для тестирования электротехнического и электронного оборудования на устойчивость к электростатическому разряду.
