Измерения электромагнитных помех с использованием LISUN EMI-9KB Тестовый приемник

Введение
Электромагнитные помехи (ЭМП) представляют собой значительную проблему для производительности и надежности электронных устройств. Измерения ЭМП имеют решающее значение для обеспечения соответствия устройств международным стандартам по излучению и электромагнитной совместимости (ЭМС). В этой статье подробно рассматривается роль LISUN EMI-9KB Test Receiver, комплексное решение для проведения Измерения электромагнитных помех от 9 кГц до 300 МГц, в различных приложениях, таких как системы освещения, бытовые приборы и электроинструменты. Мы рассмотрим его функциональность, процессы тестирования и некоторые соответствующие технические данные, предоставляя представление о его ключевой роли в решении проблем ЭМП.

ЭМИ и его значение
Электромагнитные помехи возникают, когда электромагнитные волны от источника нарушают нормальную работу электронных устройств. Электромагнитные помехи могут исходить от внутренних компонентов или внешних источников, влияя на функциональность устройства, связь и даже безопасность. Поэтому нормативные стандарты, такие как CISPR и FCC, устанавливают определенные пределы излучения для электронных продуктов, которые должны быть проверены с использованием такого оборудования, как LISUN EMI-9KB Тестовый приемник. Обеспечение соответствия имеет решающее значение для сертификации продукта и выхода на рынок.

LISUN EMI-9KB Обзор тестового приемника
LISUN EMI-9KB предназначен для проведения испытаний как на кондуктивные, так и на излучаемые излучения. С диапазоном частот от 9 кГц до 300 МГц это устройство предлагает надежные решения для измерения излучений и определения источников ЭМИ. Он оснащен такими функциями, как:

• Режимы обнаружения: пиковый (PK), квазипиковый (QP) и средний (AV), обеспечивающие гибкость при оценке различных характеристик излучения.
• Стабильность частоты: 1×10⁻⁶, что обеспечивает точность и повторяемость измерений.
• Разрешение: всего 30 Гц в диапазоне от 9 кГц до 150 кГц, что обеспечивает высокую точность низкочастотных измерений.
• Полоса пропускания: от 200 Гц до 120 кГц, подходит для различных условий тестирования.
• Искусственный сетевой источник питания (LISN): обеспечивает постоянный импеданс между тестируемым устройством (DUT) и источником питания, гарантируя точные измерения электромагнитных помех.

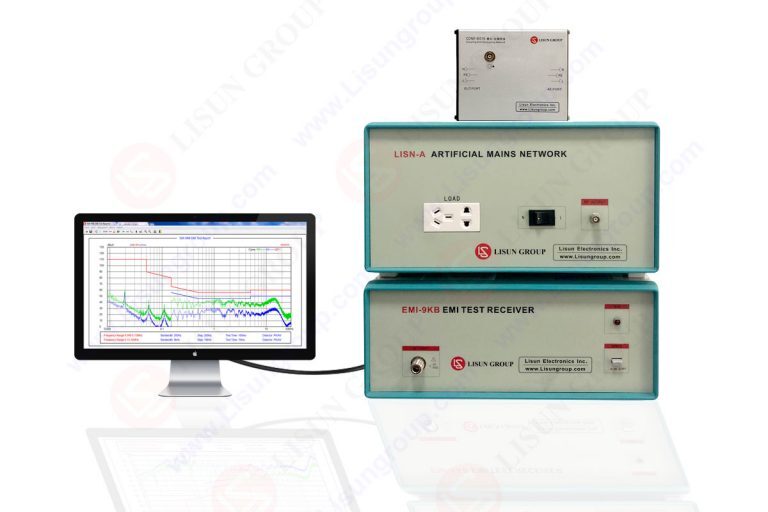

Рисунок: Тестовый приемник электромагнитных помех EMI-9KB

Проведены испытания на выбросы
Проводимые испытания на излучение фокусируются на электромагнитных помехах, передаваемых через линии электропередач или другие соединения. Использование LISUN EMI-9KB Система совместно с сетью стабилизации импеданса линии (LISN) позволяет измерять нежелательные радиочастотные излучения, передаваемые от тестируемого устройства во внешнюю среду.

В таблице 1 приведены примеры результатов испытаний осветительного прибора на кондуктивные излучения в различных диапазонах частот:

Эти показания помогают определить диапазоны частот, в которых помехи наиболее проблематичны, что позволяет производителям вносить необходимые изменения в конструкцию.

Испытания на излучение
При испытаниях на излучение основное внимание уделяется электромагнитным волнам, излучаемым устройством через воздух. EMI-9KB Система, в сочетании с антеннами и экранирующими кожухами, измеряет эти излучения в указанном диапазоне частот (9 кГц–300 МГц). Это имеет решающее значение в средах, где одновременно работают несколько устройств, например, в промышленных установках или жилых районах.

Испытательная установка включает размещение тестируемого устройства в экранированном помещении с использованием сетей связи/развязки (CDNE), таких как CDNE-M316 для моделирования условий, в которых радиационные возмущения являются обычным явлением. EMI-9KB способен обнаруживать мельчайшие уровни излучения, гарантируя, что устройства соответствуют стандартам излучения, установленным регулирующими органами, такими как CISPR 15 и FCC Часть 15.

Тестовая среда и настройка
Для точных измерений ЭМИ условия окружающей среды и испытательные установки имеют решающее значение. Испытательная комната обычно имеет размеры около 3 м на 3 м на 2.5 м и должна минимизировать внешние помехи, используя экранирующие шкафы, такие как LISUN SDR-2000B. Медные заземляющие пластины дополнительно стабилизируют среду тестирования, снижая паразитные излучения, которые могут повлиять на показания.

Сравнение с EMI-9KA и EMI-9KC Приемники
LISUN предлагает ряд приемников электромагнитных помех, включая EMI-9KA (9 кГц–30 МГц) и EMI-9KC (9 кГц–1 ГГц), подходит для различных требований к тестированию. В то время как EMI-9KB фокусируется на излучениях до 300 МГц, EMI-9KC расширяет диапазон до 1 ГГц, охватывая более широкий спектр. Эта гибкость позволяет EMI-9KB для использования в различных приложениях, таких как измерение помех в осветительных приборах, бытовой электронике и устройствах связи.

Заключение
LISUN EMI-9KB Тестовый приемник — это важный инструмент для точного и надежного Измерения электромагнитных помех в различных отраслях. Благодаря высокому разрешению обнаружения, стабильности частоты и всеобъемлющим возможностям тестирования, он предоставляет производителям необходимые сведения для снижения электромагнитных помех и соответствия международным стандартам. Гарантируя, что устройства соответствуют строгим нормам ЭМС, производители могут улучшить производительность продукта, уменьшить помехи и повысить безопасность.

Таблица 2: Основные характеристики LISUN EMI-9KB

Этот приемник является отличным выбором для отраслей, требующих высокопроизводительного тестирования на электромагнитные помехи, позволяя пользователям проводить комплексные испытания на излучение и обеспечивать соответствие продукции требованиям с минимальными усилиями.

Для получения более подробной информации вы можете посетить LISUN EMI-9KB странице продукта.
