Продукт не: AC-3M
Безэховые камеры включают полубезэховые и полностью безэховые камеры. Это герметичные экранированные установки, используемые для имитации условий открытого поля при испытаниях на электромагнитные помехи (ЭМП) и электромагнитную восприимчивость (ЭМС). Их основная конструкция состоит из двух частей: экранированной камеры, которая включает в себя экранирующий корпус, экранирующую дверь, вентиляционные волноводные окна и различные силовые фильтры; и звукопоглощающего материала, который в основном состоит из ферритовых листов и конического углеродсодержащего губчатого звукопоглощающего материала. Размеры безэховой камеры должны определяться исходя из внешних размеров испытываемого оборудования (EUT) и требований к испытаниям, таких как 3-метровый и 5-метровый методы.
AC-3MПолубезэховая камера AC-5M представляет собой шестигранный экранированный ящик, на пяти сторонах которого уложен звукопоглощающий материал, а проводящий пол не покрыт. Такая конструкция позволяет имитировать условия идеального открытого поля с «бесконечно большой, хорошо проводящей заземляющей плоскостью». Поскольку на полу нет звукопоглощающего материала, во время испытаний образуется путь отражения, и сигнал, в конечном итоге улавливаемый приемной антенной, представляет собой суперпозицию сигнала прямого пути и сигнала отраженного пути.
AC-3MВ безэховой камере F/AC-5MF на всех шести внутренних поверхностях используются звукопоглощающие материалы, что значительно снижает влияние внешних электромагнитных волн на тестовые сигналы. Кроме того, звукопоглощающие материалы ослабляют отражения от стен и потолка, минимизируя влияние многолучевого распространения на результаты испытаний, тем самым имитируя свободное пространство. По сравнению с полубезэховыми камерами, безэховая камера минимизирует помехи от отражений от пола, потолка и стен.
LISUN Проектирование безэховой камеры
Технические характеристики:
| LISUN Модель | AC-3M | AC-3MF | АС-5М | AC-5MF |
| Наименование | Полубезэховая камера | Полностью безэховая камера | Полубезэховая камера | Полностью безэховая камера |
| Внешний размер фотолаборатории (L * W * H) | 9.5 * 6.5 * 6.5m | 12.5 * 8.5 * 7.5m | ||
| Зона тишины и расстояние для проверки | QZ = ø2.0 м на расстоянии 3.0 м во время испытания. | QZ = ø3.0 м на испытательном расстоянии 3.0 м и 5.0 м. | ||
| Диапазон тестовых частот | 9 кГц/30 МГц~18 ГГц | |||
| Виды и установка поглощающие материалы | Полубезэховая камера AC-3M/AC-5M: Все поверхности, кроме пола, покрыты ферритовыми плитками + гибридными абсорберами из ЭПП толщиной 300/500 мм; на пол добавлено 9/12 м² подвижного абсорбирующего материала. Полностью безэховая камера AC-3MF/AC-5MF: Все шесть поверхностей: ферритовые плитки + гибридные поглотители из EPP размером 300/500 мм. | |||
| Класс огнестойкости Поглощающие материалы | Уровень UL94 V-0, уровень EN 13501-1/DIN 4102 A2 | |||

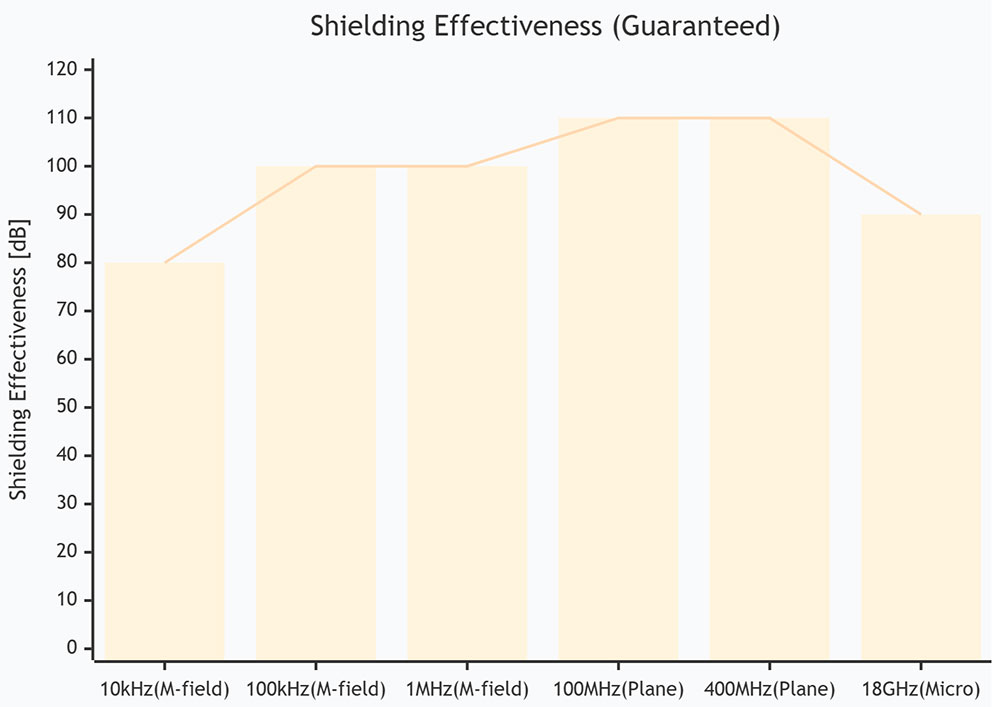

| Экранирование производительности | Магнитное поле: 10 кГц ≥80 дБ, 100 кГц ≥100 дБ, 1 МГц ≥100 дБ; Плоские волны: 100 МГц ≥110 дБ, 400 МГц ≥110 дБ; Микроволны: 18 ГГц ≥90 дБ | |||
| Нормализованное затухание на участке | NSA: ±3.5 дБ (от 30 МГц до 1 ГГц) | |||
| Стабильное напряжение на площадке Коэффициент волн | КСВН: +5.5 дБ (от 1 ГГц до 18 ГГц) | |||
| Отклонение равномерности поля | 0 дБ/+6 дБ в 75 % из 16 точек измерения (от 26/80 МГц до 18 ГГц) | |||
| Электрическая система | Светодиодные светильники, распределительные коробки, выключатели, розетки, кабели и кабелепроводы и т. д. | |||
| Система вентиляции | В конструкции используется сотовая структура, волноводное окно размером 400*400 мм, а также фланец интерфейса для системы кондиционирования воздуха. | |||
| Система мониторинга | Выдерживает напряженность электрического поля 100 В/м: камеры видеонаблюдения высокой четкости, цветные ЖК-мониторы. | |||
| Блок интерфейса наземного питания | Габариты: 300*300*200 мм, включает одну розетку 220 В/10 А и один разъём 380 В/16 А. | |||
| Панель настенных разъемов | Панель разъемов 300*300 мм: включает в себя N(f)-N(f) *6, SMA(f)-SMA(f) *2, волновод с внутренним диаметром 35 мм *2 | |||
| Фильтры | Телефонный фильтр, сетевой фильтр, фильтр источника питания, однофазный источник питания 32 А и трехфазный источник питания 32 А (напряжение соответствует национальной электросети). | |||
| Прочие отделочные материалы | Белый отражатель на стене | |||
| Эксплуатационная среда | 15℃~30℃, относительная влажность ≤75% (без конденсации) | |||
| Строительная конструкция | Заводские стандартные модульные экранирующие панели просты в установке. Модули герметизированы высокопроводящими сетчатыми прокладками и закреплены болтами. Внешняя поверхность оцинкована и защищена от коррозии. Фальшпол выдерживает нагрузку до 1,000 кг, а статическая стальная конструкция имеет уровень сейсмостойкости 8. | |||
| Стандартный | IEC 61000-4-3，IEC 61000-4-20，CISPR 16-1-4，ANSI C63.4，MIL‑STD‑461G，MIL‑STD‑285，GJB Standards | |||
| Тестовые приложения | Проведение испытаний на электромагнитную совместимость (ЭМС) для бытовой электроники, мелкой бытовой техники и небольшого промышленного оборудования. | Проведение испытаний на электромагнитную совместимость (ЭМС) для автомобильной электроники, крупного промышленного оборудования и коммуникационных терминалов. | ||
Обязательные и дополнительные системные настройки:
| Требуемая конфигурация: Дверь Шильдинга | LISUN Модель AC-DR1.5X2P: Размеры пневматической защитной двери 1.5*2 м. (Варианты: AC-DR2X2P – размер пневматической защитной двери 2*2 м; AC-DR3X3A – размер полностью автоматической защитной двери 3*3 м; AC-DR4X4A – размер полностью автоматической защитной двери 4*4 м) | |||
| Вариант конфигурации 1: Тестовый проигрыватель | LISUN Модель AC-TT3M1.5D0.5T: диаметр поворотного стола 1.5 метра, максимальная нагрузка 500 кг, непрерывное вращение от 0° до 360°, точность ±1°. (опция: AC-TT3M2D1T диаметр поворотного стола 2 метра, максимальная нагрузка 1000 кг; AC-TT5M3D2T диаметр поворотного стола 3 метра, максимальная нагрузка 2000 кг; AC-TT5M3D5T диаметр поворотного стола 3 метра, максимальная нагрузка 5000 кг) | |||
| Вариант конфигурации 2: Антенная башня | LISUN Модель AC-AT4MS: Одноосевая антенная мачта, высота 4 метра, электрически поднимающаяся, включает контроллер для управления мачтой и поворотным столом. (Опция: AC-AT4MD Двухосевая антенная мачта, высота 4 метра, электрически поднимающаяся, регулируемый угол наклона) | |||
| Вариант конфигурации 3: Комната управления | LISUN Модель AC-CT3M: Внешние размеры 3*4*3 м (опция: AC-CT5M, 4*5*3 м). Предназначена для размещения и тестирования всех приборов для проверки электромагнитной совместимости (ЭМС). Экранированная дверь размером 1.2*2 м включает в себя электрическую систему, систему вентиляции, блок интерфейса заземления и питания, настенную панель интерфейса и фильтры. | |||
| Вариант конфигурации 4: Комната усилителей | LISUN Модель AC-PA3M: Внешние размеры 3*2*3 м (опция: AC-PA5M, 4*2.5*3 м). Используется для защиты мощных усилителей от электромагнитных помех и радиочастотного излучения, обеспечивая защиту персонала и оборудования, проводящего испытания. Экранированная дверь имеет размеры 1.2*2 м и включает в себя электрическую систему, систему вентиляции, блок интерфейса заземления, настенную плату интерфейса и фильтры. | |||
Примечание:
1. Максимальный размер тестируемого устройства (DUT) определяется размером экранирующей двери и размером зоны тишины (QZ);
2. LISUN Возможно изготовление полубезэховых или полностью безэховых камер других размеров по индивидуальному заказу заказчика.
AC-3M/AC-3MПроектирование компоновки безэховой камеры F
Схема компоновки безэховой камеры AC-5M/AC-5MF
ЭМС включает ЭМИ и ЭМС
Типичное применение 1: Безэховая камера используется для испытаний на полную совместимость по электромагнитной восприимчивости (ЭМП) и восприимчивости к излучению (ПИ).LISUN модель: AC-EMS)
Безэховая камера работает с источником сигнала, измерителем мощности, изотропным датчиком электрического поля и усилителем мощности и может полностью удовлетворить IEC 61000-4-3Для ознакомления с требованиями стандартов GB/T 17626.3 и GB/T 17215 по электромагнитной восприимчивости (ЭМП) и излучательной восприимчивости (ИЗ) необходимо перейти по этой ссылке. Инструкция по эксплуатации испытательной системы RS & CS.
| LISUN Модель | Наименование | Технические характеристики изделия |
| LS-SMB100B | Генератор сигналов | 9 кГц~6 ГГц, питание от сети переменного тока — адаптер переменного тока |
| LS-GLJ06G | Сил-о-Метр | 9 кГц~6 ГГц (нужно 2 комплекта(Измеритель мощности в прямом и обратном направлении) |
| ЛС-ПБ60 | Датчик и монитор напряженности поля | 1МГц~6ГГц, 600В/м |
| LS-PA80M1G-300W | Усилитель мощности | 80 МГц~1 ГГц, номинальная выходная мощность ≥300 Вт с функцией сигнализации, корпус 5U |
| LS-PA1G6G-100W | 1 ГГц~6 ГГц, номинальная выходная мощность ≥100 Вт с функцией сигнализации, корпус 4U | |
| LS-9128ESP | Сложенная логопериодическая антенна | Частота: 30 МГц ~ 1 ГГц; максимальная выходная мощность 3 кВт; входное сопротивление 50 Ом; КСВ < 1.5:1 |
| ЛС-9120Д | Двухгребневая широкополосная рупорная антенна | Частота: 1 ГГц~8 ГГц, усиление 6~17 дБи, мощность 200 Вт, стоячая волна ≤2.5 |
| CASE-19 | Кабинет | Установите вышеуказанные приборы в шкаф, чтобы они имели аккуратный и профессиональный вид, а также были просты и удобны в эксплуатации. |
| LS-SOFT61000-3 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | Проектирование в соответствии с IEC/EN 61000-4-3 LISUN |
| PC-3 | ПК с системой Windows | Компьютер ACER или аналогичных марок с монитором |
| ЛС-SW03 | РЧ-переключатель (опция) | Легко переключается между 2 или 3 комплектами усилителей мощности. 3 канала. Разъём: SMA. Сопротивление: 50 Ом. Диапазон частот: от постоянного тока до 6 ГГц. Срок службы: 1,000,000 XNUMX XNUMX циклов. |
Система испытаний на радиационную восприимчивость EMS
Типичное применение 2: Безэховая камера используется для испытаний на полную совместимость по электромагнитной восприимчивости (ЭМП) и кондуктивной восприимчивости (КП) (или кондуктивной помехоустойчивости).LISUN модель: RFCI61000-6)
Безэховая камера работает с LISUN RFCI61000-6 РЧ проводила тестирование иммунитета Вместе они могут быть сертифицированы в соответствии со стандартами IEC 61000-4-6, EN 61000-4-6 и GB/T 17626.6. Для ознакомления, пожалуйста, нажмите здесь. Инструкция по эксплуатации испытательной системы RS & CS.
RFCI61000-6 РЧ проводила тестирование иммунитета
Типичное применение 3: Безэховая камера используется для испытаний на полное соответствие требованиям по электромагнитным помехам (ЭМП), таким как кондуктивные (КЗ) и излучаемые (ИЗ) помехи.LISUN модель: AC-EMI)
Безэховая камера, работающая совместно с приемной системой R&S, может быть сертифицирована в соответствии с требованиями. IEC 61000-3-2, IEC 61000-3-3, IEC 61000-6-4, CISPR 11, CISPR 14, CISPR 16-1-4, CISPR 16-2-3, CISPR 20, CISPR 22, CISPR25 и CISPR 32.
| LISUN Модель | Наименование | Бренд | Параметр |
| ЕСРП 7 | EMI тестовый приемник | R&S | Соответствует CISPR 16-1-1 и тесту на полное соответствие от 9 кГц до 7.2 ГГц (опционально ESRP 3: от 9 кГц до 3.6 ГГц). |
| ЭНВ 216 | Искусственная власть | R&S | Диапазон частот: от 9 кГц до 30 МГц. Макс. 16 А V-образная сеть в соответствии с CISPR 16-1-2. |
| ВТСД 9561 ФН | Диодный ограничитель импульсов | ШВАРЦБЕК | Диодный ограничитель импульсов, затухание +10 дБ, лампа предохранителя, вход N-папа, выход N-папа. |
| ВУЛБ 9168 | TRILOG Breitband Antenne | ШВАРЦБЕК | Сверхширокополосная испытательная антенна TRILOG, (25) 30–1000 (2000) МГц, 10 Вт, уменьшенная ширина, диаметр < 1.5 м. |
| ББХА 9120D | Двухгребневая широкополосная рупорная антенна | ШВАРЦБЕК | Широкополосная рупорная антенна (0,8) 1-18 ГГц, N-разъем |
| CASE-19 | Кабинет | LISUN | Установите вышеуказанные приборы в шкаф, чтобы они имели аккуратный и профессиональный вид, а также были просты и удобны в эксплуатации. |
| LS-E3-ЭМИ | Тестовые линии, программное обеспечение и системная интеграция | LISUN | Изготовленный на заказ высокочастотный кабель, программное обеспечение для испытаний на электромагнитные помехи, отладка и установка оборудования, обучение. |
| PC-3 | ПК с системой Windows | ACER | или компьютер ACER аналогичной марки с монитором |
Типичное применение 4: Безэховая камера используется для испытаний автомобильной электроники на соответствие требованиям по инжекции основного тока (BCI).LISUN модель: LSBCI-40)
Безэховая камера работает с LISUN LSBCI-40 Испытательная система с объемной инжекцией тока (BCI) Вместе они могут быть сертифицированы в соответствии со стандартами ISO 11452-4, SAE J1113/4 и GB/T 33014.4.
LSBCI-40 Испытательная система с объемной инжекцией тока (BCI)
