IEC 60068-2-75 IK Тестер ударного удара с вертикальным молотком

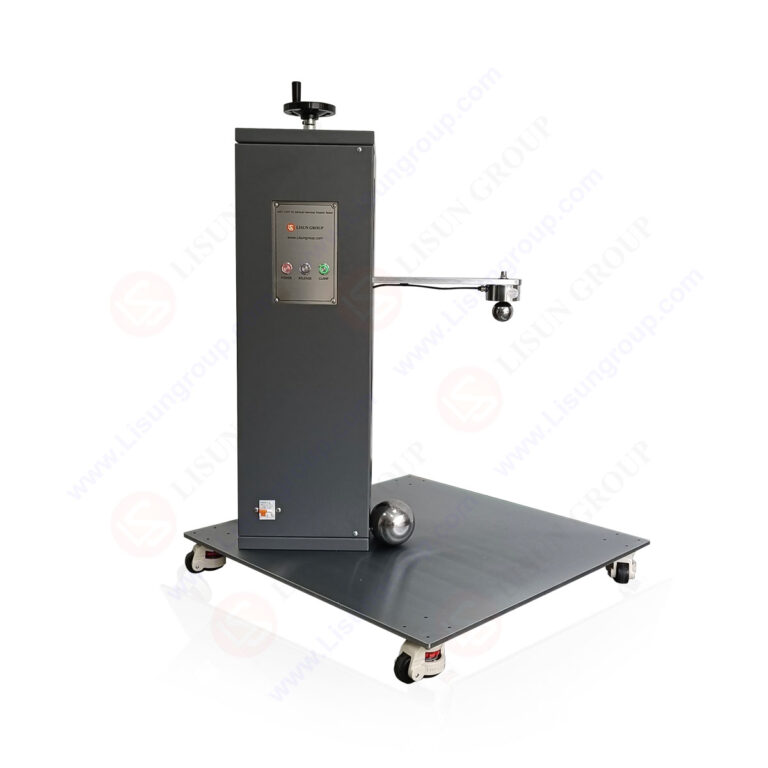

IK07-10VT Вертикальный ударный испытательный стенд с молотком — это высокоточный испытательный стенд, специально разработанный для оценки вертикальной ударопрочности корпусов изделий. Работающий по принципу свободного падения, он имитирует ударные нагрузки, которым подвергаются изделия при транспортировке, такие как падения и падение тяжёлых предметов, для определения уровня защиты корпуса и конструктивных элементов от ударов. Устройство использует высокожёсткую раму и точную систему направляющих падающих грузов, что обеспечивает точную регулировку высоты падения груза и стабильное падение.

Он широко применяется для испытаний на ударную вязкость изделий в различных отраслях промышленности. В светотехнической отрасли он может применяться IK07-IK10 Рейтинговые испытания уличных прожекторов и корпусов уличных фонарей. В секторе энергетического оборудования он может выполнять IK09-IK11 Испытания на ударопрочность листовых металлических корпусов подстанций и неметаллических электрических шкафов. Кроме того, он позволяет проверить ударопрочность таких изделий, как наружное коммуникационное оборудование и корпуса зарядных станций для новых источников энергии.

Стандарты:

Технические характеристики:
• Устройство высвобождается электромагнитом, что обеспечивает мгновенное высвобождение и вертикальное падение;
• Высота падения достигается сразу после соприкосновения нижнего конца направляющей трубки с поверхностью образца. Регулировка не требуется, что упрощает использование.
• Размеры основания: 800*800*10 мм
• Высота падения: 200–600 мм (регулируемая, настраивается в зависимости от размера испытуемого объекта)
• Масса стального шарика: 0.5 кг, 1.7 кг, 5 кг (по 1 шт.)
• Энергия удара, эквивалентная масса и высота падения показаны в таблице 2.

IK07-10VT Высота падения

Согласно стандарту IEC 62262, степень защиты от внешних механических воздействий (IK) является основным показателем, определяющим способность изделия противостоять внешним механическим воздействиям. Она обозначается как «IKXX», где «XX» — двузначное число (от 00 до 10). Чем выше значение, тем выше уровень защиты от ударов и, следовательно, выше уровень энергии удара (измеряемой в джоулях), который может выдержать изделие. В следующей таблице показана взаимосвязь между различными степенями защиты от ударов (IK) и энергией удара:

Примечание: LISUN обеспечивает IK07-10VT испытательный стенд для испытания на удар вертикальным падением груза, с IK11VT (50J) опционально.

Типичные области применения:
1. Освещение и промышленное оборудование: Проведите испытания на вертикальный удар корпусов уличных прожекторов и промышленных шкафов управления, чтобы проверить их способность выдерживать случайные удары во время установки и обслуживания в соответствии с GB/T 7000.1-2022 и IEC 60598-1:2020.
2. Электронная и электротехническая промышленность: проведение испытаний на вертикальное падение корпусов смартфонов, ноутбуков и панелей управления бытовой техникой для проверки их устойчивости к ежедневным падениям в соответствии со стандартами GB/T 20138-2023 и IEC 62262:2021.
3. Производство упаковочных материалов: проведение испытаний на вертикальное падение транспортной упаковки (например, картонных коробок, амортизирующего пенопласта и деревянных поддонов) для проверки ее способности защищать находящуюся внутри продукцию в соответствии со стандартами GB/T 4857.5-2019 и ISO 2248-2016, что позволяет оптимизировать конструкцию упаковки.
